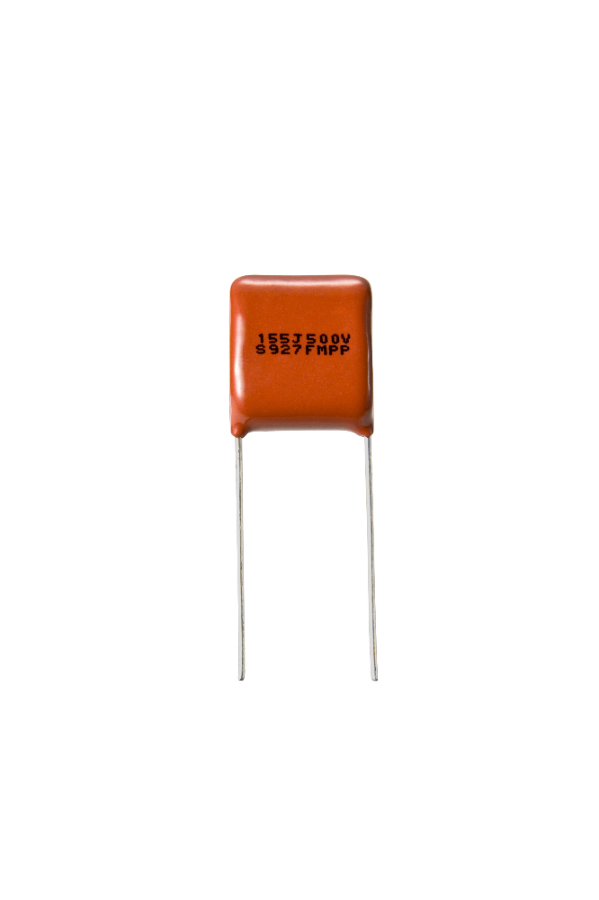

Features
    Self-healing
    Safe-film construction
    miniature size of MPP
    Coated with flame-retardant(UL94 V-0) epoxy resin
    RoHS directive compliant
Applications
    DC Multipurpose
    Widely used in SMPS
    Used in DC-filter
FMPP.pdf(908.33 Kb)

Specifications



Reference Standard : IEC 60384-16

Climatic Category : 40 / 105 / 21

Rated Temperature : 105'c

Operation Temperature Range : -40'c ~ +105'c

Rated Voltage : 450, 500Vdc

Capacitance Range (μF) : 0.01 μF~4.7μF

Capacitance Tolerance : J : 士5% K: 士10% M · 士20%


Cap.(μF) Dimensions(Max) Pitch-d PART NUMBER
W (±0.5) H (±0.5) T (±0.5) T D L H D P P1
0.33 13 15 7.5 10-0.6 FMPP 450V334J 10S5
0.47 13 16 7.5 10-0.6 FMPP 450V474J 10S5
0.68 13 16 7.5 10-0.6 FMPP 450V684J 10S5
1 13 18 9 10-0.6 FMPP 450V105J 10S5
0.47 18 10.5 6 15-0.6 FMPP 450V474J 15S5
0.68 18 11 6.5 15-0.8 FMPP 450V684J 15S5
0.82 18 14 7 15-0.8 FMPP 450V824J 15S5
1 18 12 7.5 15-0.8 FMPP 450V105J 15S5
1.3 18 13.5 10 15-0.8 FMPP 450V135J 15S5
1.5 18 14.5 10.5 15-0.8 FMPP 450V155J 15S5
2.2 18 16 11 15-0.8 FMPP 450V225J 15S5
4.7 26 20.5 12.5 22.5-0.8 FMPP 450V475J 22.5S5
0.01 13 10 6.5 10-0.6 FMPP 500V103J 10S5
0.022 13 10 6.5 10-0.6 FMPP 500V223J 10S5
0.033 13 10 6.5 10-0.6 FMPP 500V333J 10S5
0.047 13 10 6.5 10-0.6 FMPP 500V473J 10S5
0.068 13 10 6.5 10-0.6 FMPP 500V683J 10S5
0.1 13 9 6 10-0.6 FMPP 500V104J 10S5
0.15 13 11 6.7 10-0.6 FMPP 500V154J 10S5
0.22 13 12 7.5 10-0.6 FMPP 500V224J 10S5
0.33 13 13.5 9 10-0.6 FMPP 500V334J 10S5
0.47 13.5 17.3 8.4 10-0.6 FMPP 500V474J 10S5
0.56 13 18 9.5 10-0.6 FMPP 500V564J 10S5
0.68 13 20 11 10-0.6 FMPP 500V684J 10S5
0.22 18 12 7 15-0.8 FMPP 500V224J 15S5
0.33 18.5 13.5 7 15-0.8 FMPP 500V334J 15S5
0.47 18.5 15 6.5 15-0.8 FMPP 500V474J 15S5
0.56 18 16 7 15-0.8 FMPP 500V564J 15S5
0.68 18 16.8 8 15-0.8 FMPP 500V684J 15S5
0.82 18 17.5 8.5 15-0.8 FMPP 500V824J 15S5
1 18 19.6 9.2 15-0.8 FMPP 500V105J 15S5
1.5 18.5 22 10 15-0.8 FMPP 500V155J 15S5
1.5 26 19.5 9 22.5-0.8 FMPP 500V155J 22.5S5
2.2 26 21.5 11 22.5-0.8 FMPP 500V225J 22.5S5
3.3 26 22 14 22.5-0.8 FMPP 500V335J 22.5S5
4.7 26 25.5 17 22.5-0.8 FMPP 500V475J 22.5S5
